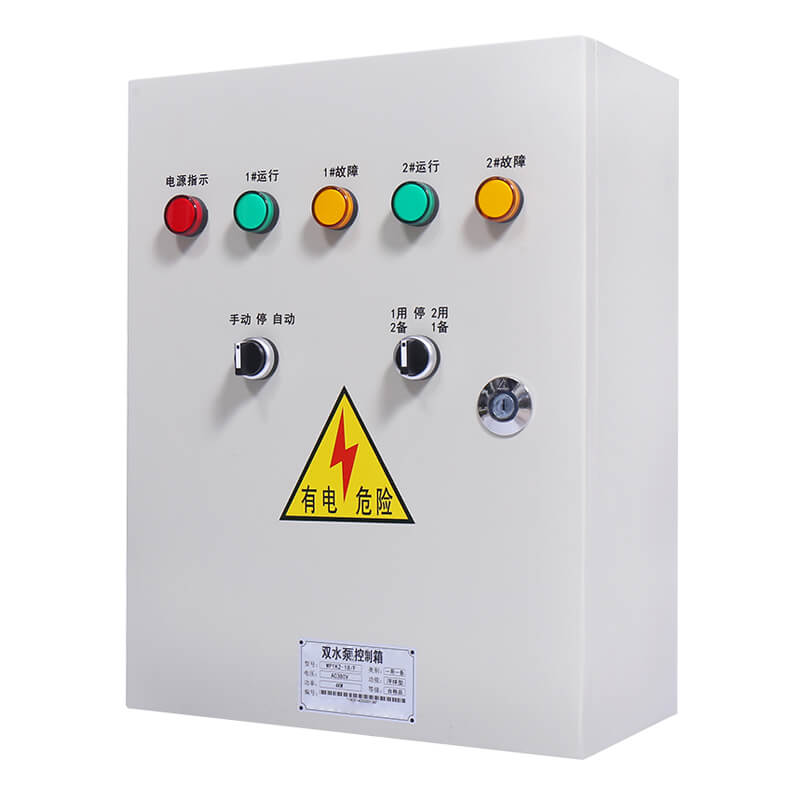

产品概述
水泵控制柜具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，并具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。
可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的水泵自动控制。
产品应用
恒压供水、消防、喷淋、空调、给排水、港口机械、机床、锅炉、造纸机械、食品机械等。
控制类型
1、液位控制：该控制柜配有高性能浮球开关，根据液位的高、低变化，自动控制给排水泵的开、停。
2、压力控制：外接电接点压力表或压力控制器，可根据管网压力的变化自动开泵、关泵，本型大量应用于生活给水及消防增压系统。
3、温度控制：外接温度控制器，根据设定的温度范围开泵或关泵，应用于恒温、热交换系统等需温度控制的场合。
4、时间控制：机箱面板设有时间设定按扭和显示器，用户可根据定时需要控制水泵的开启和关闭，适用于各种定时或有规律的间歇式工作方式的控制。
特点分析
A、 启动方式
水泵控制柜启动方式分为：全压启动、星三角降压启动、自耦降压启动、软启动及变频启动等。使用时应该根据供电条件等因素选择适当的启动方式。
B、 主要回路
水泵控制柜主要回路由隔离电路、短路保护、过载（后备）保护电路、启停（变速）控制电器、热继电器及配电线电缆等组成，形成对水泵电机保护。按需设各类监控信号。
功能介绍
1、消防泵控制柜
消防泵控制柜分消火栓用控制柜、自动喷淋用控制柜及消防稳压泵控制柜等，可分一用一备和二用一备等。工作泵故障时备用泵延时自动投入，水泵由消火栓箱内按钮、水流继电器、压力开关及消防系统等控制，水源无水报警。并设有工作状态（手动、自动）选择开关，信号指示及反馈。可配消防巡检等功能。
2.、生活给水泵（恒压给水）控制柜
生活给水泵（恒压给水）控制柜分液位控制柜、压力控制柜及恒压变频控制柜等，可以分为一用一备、二用一备等。工作泵故障时备用泵延时自动投入，水泵由水箱水位控制、压力表控制及远程控制系统等控制，恒压给水是管网压力通过远传压力表或压力变送器检测，经过运算输出4-20mA或0-10V给变频器，变频器根据信号调节水泵转速来满足水泵流量变化要求，从而实现恒压变量给水，节约能源。并设有工作状态（手动、自动）选择开关，信号指示及反馈。水源无水报警及自动停泵保护。
3、热水循环泵控制柜
热水循环泵控制柜可控制一台或多台水泵，一般是一用一备，两台互为备用，工作泵故障时备用泵自动投入，也可以轮换工作。水泵由温度控制或远程控制。并设有工作状态（手动、自动）选择开关，信号指示及反馈。
4、冷冻（冷却）水泵控制柜
冷冻（冷却）水泵控制柜控制多台水泵，一般都是互为备用，轮换工作，工作泵故障时备用泵自动投入由控制器或远程控制。并设有工作状态（手动、自动）选择开关，信号指示及反馈。
5.、水泵控制柜
水泵控制柜可控制一台或多台水泵，一般是一用一备，互为备用，工作泵故障时备用泵自动投入。由单液位或多液位控制还可以远程控制。高水位启动，低水位停泵，同启，自动轮换等。并设有工作状态（手动、自动）选择开关，信号指示及反馈。
1、直接启动控制柜
控制电机功率：0.37-15KW。
控制电压：380V。
控制水泵台数：1-4台。
2、星三角降压启动控制柜
控制电机功率：15-160KW。
控制电压：380V。
控制水泵台数：1-5台。
3、自耦降压启动控制柜
控制电机功率：15-160KW。
控制电压：380V。
控制水泵台数：1-5台。
4、软启动、变频调速控制柜
控制电机功率：0.18-250KW。
控制电压：380V。
控制电机台数：1-7台。
压力控制精度:0.02MPa或-0.02MPa。
5、使用条件
供电电源：市电、自备电网、柴油发电机组。
三相交流、380V,（-10%，+15%) 频率：50HZ。
适用电机：一般鼠笼型异步电机。
起动频率：可作频繁起动，建议每小时不超过20次。
防护等级：IP41或IP20。
工作环境条件
海拔不超过2000米（超过2000米应降容使用）、环境温度在-25℃--- +40℃之间、相对湿度不超过95%，无凝露。振动小于0.5G
适用范围
1、宾馆、浴室等热水控制。
2、厂矿、工业、生活供水、消防、排污等控制。
3、楼宇、卖场等空调冷却水循环控制。
4、城市广场音乐喷泉的自动供水控制。
